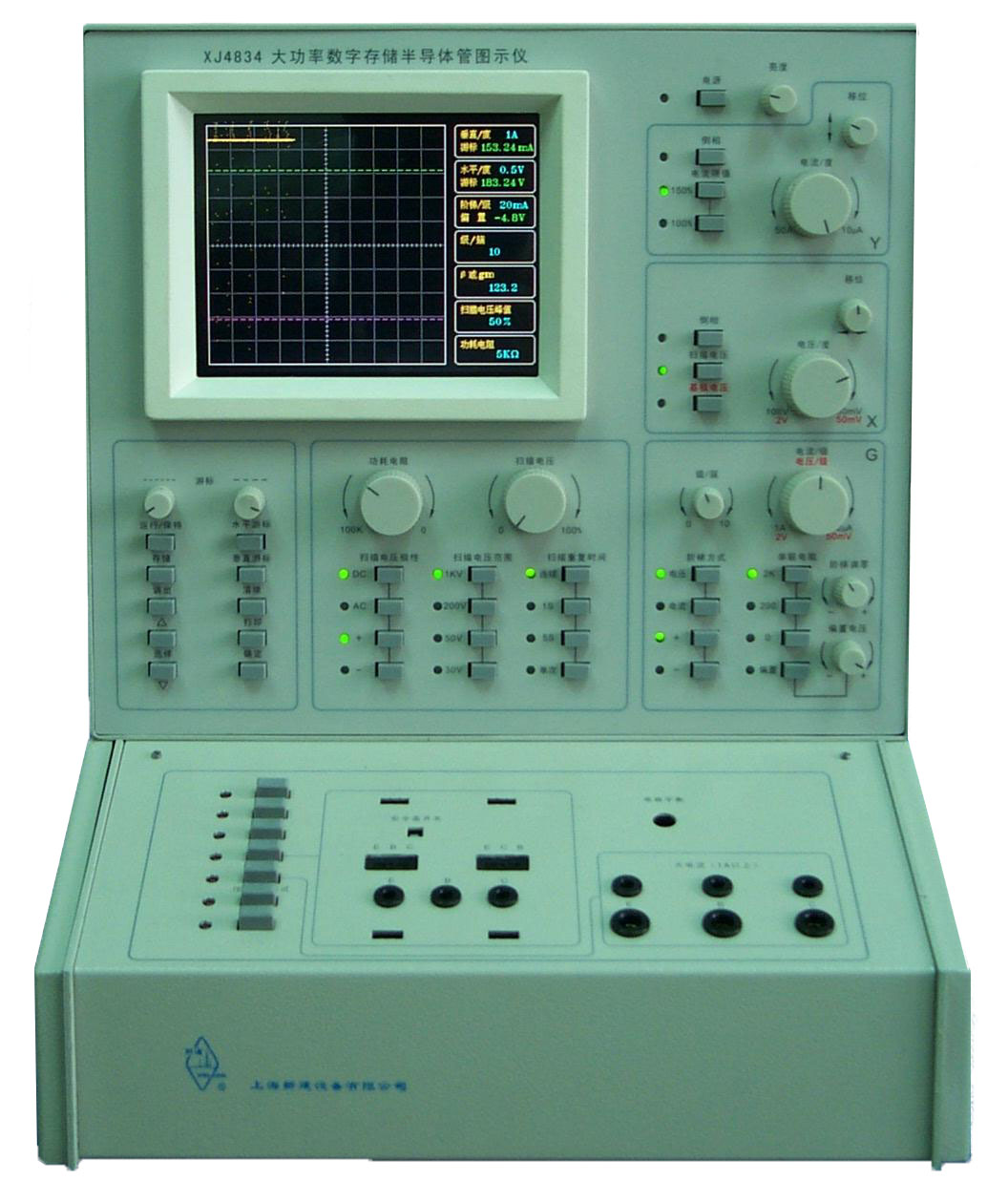

XJ4834/4833型400A/200A大功率数字存储半导体管图示仪
XJ4834/4833型大功率数字存储半导体管图示仪

      本机是新一代数字化测量仪器,具有最大400A/200A的集电极电流和1000V的集电极扫描电压输出。
采用大电流脉冲、采样、存储等技术,满足对大功率半导体管特性进行图示、参数测量。能对大功率
半导体管特性进行分析、参数挑选、配对等,并具有计算机接口、可打印输出, 并可将测试结果存储、
调用、打印。

1.      具有存储功能,存储的特性曲线可存储、调用、打印;
2.      具有控制件档级预置、调用功能;
3.      能从显示屏上读出面板档级值,能用游标读出有关测试结果;
4.      具有单次测试、可变周期测试方法;
5.      具有USB接口;
6.      采用6.4英寸(640×480)TFT彩色液晶屏;
7.      具有20A以下的标配夹具,大电流设有专用引出端。

主要技术指标

1.集电极扫描电源
方式
高电压方式
大电流方式(脉冲)
峰值功率
3W
30W
300W
3000W
集电极峰值电流
25mA
0.25A
10A
400A
最大峰值电压
1000V
200V
50V
30V
脉冲宽度:250µs±10%

2. 集电极电流范围(Ic)
10µA~50A/div            按1.2.5进制分21档
10µA~0.5A/div           误差≤±3%
1A~50A/div              误差≤±5%

3. 集电极电压范围(Vc)
50mV~100V/div           按1.2.5进制分11档
50mV~10V/div            误差≤±3%
20V~100V/div            误差≤±5%

4. 基极信号
阶梯电流范围(IB)
2µA/级~2A/级           按1.2.5进制分19档
2µA/级~50mA/级         误差≤±3%
0.1A/级~2A/级           误差≤±5%
阶梯电压范围(VB)
50mV~2V/级             按1.2.5进制分6档,各档误差≤±3%

5. 其他特性
阶梯级数               0~10级连续可调
阶梯极性               正或负

6. 显示系统               6.4英寸TFT彩色液晶屏

7. 接    口                USB接口

8. 一般性能
使用电源:   AC220V/50Hz
视在功率:   约400VA
外形尺寸:   325B×395H×630Dmm
重    量:   约30kg
