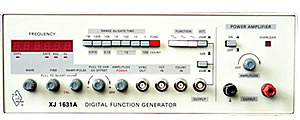

| XJ1631/JX1631A型数字函数信号发生器 |
 |
XJ1631型数字函数信号发生器发生正弦波、脉冲波、方波、三角波和锯齿波等五种波形，外测频率范围为10Hz～100MHz。
XJ1631A型数字函数信号发生器带4W输出功率源，其它性能指标同于XJ1631型数字函数信号发生器。
本两款仪器操作携带方便，性能稳定可靠，被应用于无线电行业众多领域，特别在院校教学实验中得以广泛应用。 |
| 产生方波、三角波、正弦波、脉冲波和锯齿波。 |
| ·函数信号频率范围 |
由0.1Hz到2MHz，分七个频率档级。
0.1Hz～2Hz, 1Hz～20Hz, 10Hz～200Hz,100Hz～2KHz,10Hz～100MHz,1KHz～20KHz,100KHz～2MHz |
| ·正弦波失真度 |
10-30Hz，＜3%。30Hz以下至100KHz≤1% |
| ·方波响应 |
前沿/后沿≤100ns（开路）
同步输出（SYNC OUT）信号的幅度与前沿 |
| ·幅度(开路) |
≥3Vp-p 前沿：tr≤25ns |
| ·最大输出幅度(开路) |
f＜1MHz≥20Vp-p 1MHz≤f≤2MHz≥16Vp-p |
| ·直流偏置(开路) |
|
| ·最大直流偏置 |
±10V |
| ·输出阻抗 |
Zo=50±5Ω |
| ·占空比 |
脉冲的占空比与锯齿波的上升沿、下降沿可边疆变化，其变化范围大于10%-90% |
| ·压控振荡(VCF) |
外加直流电压0-5V变化时，对应的频率变化大于100:1 |
| ·输出功率 |
4W（1631A） |
| 六位LED数码管显示计数频率，发光二极管指示频率量程范围（Hz，KHz，闸门、溢出） |
| ·计数器频率范围 |
计数输入10Hz～100MHz频率显示方式：四位数码管显示，发光二极管指示频率量程范围（Hz，KHz，闸门、溢出） |
| ·频率精度 |
±（1个字±时基精度） |
| ·尺寸 |
240B×100H×300Dmm(XJ1631)
320B×110H×370Dmm(XJ1631A) |
| ·重量 |
约3Kg(XJ1631) 约5Kg(XJ1631A) |
| ·电压 |
220V±22V，频率 50±2.5Hz |
| ·视在功率 |
约10.5VA(XJ1631) 约60VA(XJ1631A) | |
|
